高壓開關柜作為變電站與配電系統的核心設備，其內部絕緣老化、接觸不良等問題易引發局部放電，若未及時檢測可能導致設備燒毀甚至停電事故。鄂電局放超聲傳感器憑借高靈敏度、抗干擾強的特性，成為高壓開關柜局部放電檢測的關鍵設備。針對高壓開關柜封閉性強、電磁環境復雜、空間緊湊的特點，需通過定制化選型、科學安裝與智能信號處理，構建完整的適配技術方案，實現局部放電的精準監測與隱患預警。?

在傳感器選型環節，需重點匹配高壓開關柜的工況特性。首先，考慮絕緣等級適配：選用符合 IEC 60664 標準的加強絕緣型傳感器，耐受電壓不低于 3kV，避免因開關柜內電場強度過高導致傳感器絕緣擊穿，同時采用耐溫等級為 – 40℃~85℃的高溫 – resistant 材質，適應開關柜內夏季散熱不暢導致的局部高溫環境。其次，頻率響應范圍需精準覆蓋局部放電超聲信號頻段，選擇中心頻率 40kHz、帶寬 20kHz~80kHz 的傳感器，既能捕捉開關柜內電暈放電、沿面放電產生的超聲信號，又能避開設備機械振動(通常低于 10kHz)與外部環境噪聲(高于 100kHz)的干擾。此外，考慮到開關柜空間限制，優先選用直徑≤50mm、厚度≤20mm 的微型化傳感器，重量控制在 100g 以內，避免影響開關柜內部元器件布局。?

安裝布局設計是適配方案的核心，需結合開關柜結構與放電易發區域優化點位。采用 “多區域覆蓋 + 重點監測” 的安裝策略：在開關柜斷路器室、母線室、電纜室三個核心區域各安裝 1 臺傳感器，其中斷路器室傳感器緊貼滅弧室外殼安裝，利用磁吸式固定座吸附于金屬柜體表面，確保與設備外殼良好耦合，提升超聲信號傳導效率;母線室傳感器安裝于母線接頭正上方 10cm 處，重點監測母線連接處因接觸電阻過大引發的局部放電;電纜室傳感器則通過絕緣支架固定于電纜終端頭附近，避免與高壓電纜直接接觸。安裝時需注意傳感器與柜體之間的密封處理，采用耐油橡膠密封圈填充縫隙，防止開關柜內灰塵、凝露侵入傳感器內部，同時確保傳感器線纜通過專用穿線孔引出，線纜選用屏蔽層覆蓋率≥90% 的阻燃電纜，降低電磁干擾對信號傳輸?shù)挠绊憽?

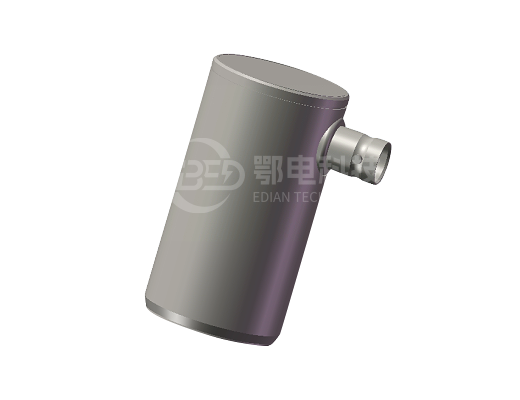

鄂電局放超聲傳感器適配高壓開關柜的技術方案

信號處理與抗干擾技術是保障檢測精度的關鍵。針對高壓開關柜周邊存在的強電磁干擾(如變壓器漏磁、高頻設備輻射)，方案采用 “硬件濾波 + 軟件降噪” 雙重措施：傳感器內置 RC 高通濾波電路，濾除 50Hz 工頻及其諧波干擾;信號采集模塊搭載自適應噪聲抵消算法，通過采集開關柜外殼振動信號作為參考噪聲，實時抵消機械振動對檢測信號的影響。同時，引入局部放電信號特征提取技術，通過小波變換分解超聲信號，提取放電信號的峰值、脈沖寬度、重復頻率等特征參數，與正常信號基線模型對比，當特征參數超出閾值(如脈沖重復頻率>100 次 / 秒)時，判定為異常放電。此外，考慮到不同類型局部放電(電暈放電、電弧放電)的超聲信號差異，方案內置放電類型識別算法，通過信號頻譜分析區分放電模式，為故障定位提供更精準的依據。?

方案還設計了與高壓開關柜控制系統的聯動機制，實現 “監測 – 預警 – 控制” 閉環管理。傳感器檢測數據通過 RS485 總線傳輸至開關柜本地監控單元，當監測到嚴重局部放電(如信號幅值超過設定閾值 2 倍)時，監控單元立即觸發聲光報警，并通過 Modbus 協議將報警信號上傳至變電站綜合自動化系統，同時輸出無源觸點信號，聯動開關柜內的接地開關，在緊急情況下實現故障回路接地隔離，防止事故擴大。為便于運維人員遠程監控，方案支持將檢測數據上傳至云端平臺，通過手機 APP 或 Web 端實時查看局部放電趨勢曲線、傳感器工作狀態，當傳感器出現斷線、故障時，平臺自動推送維護提醒，保障監測系統持續可靠運行。?

最后，方案需通過嚴格的現場驗證與校準確保適配效果。在開關柜投運前，采用標準局部放電模擬源(如針 – 板電極模擬裝置)對傳感器進行靈敏度校準，調整傳感器增益使檢測誤差控制在 ±5% 以內;投運后定期(每季度)進行現場校驗，對比不同傳感器的檢測數據一致性，若偏差超過 10% 則重新校準。同時，記錄開關柜正常運行時的超聲信號基線，結合設備負荷變化動態調整預警閾值，避免因負荷波動導致誤報警。通過上述技術方案，鄂電局放超聲傳感器可實現對高壓開關柜局部放電的精準監測，為設備運維提供科學依據，有效降低高壓開關柜故障風險，保障電力系統安全穩定運行。
